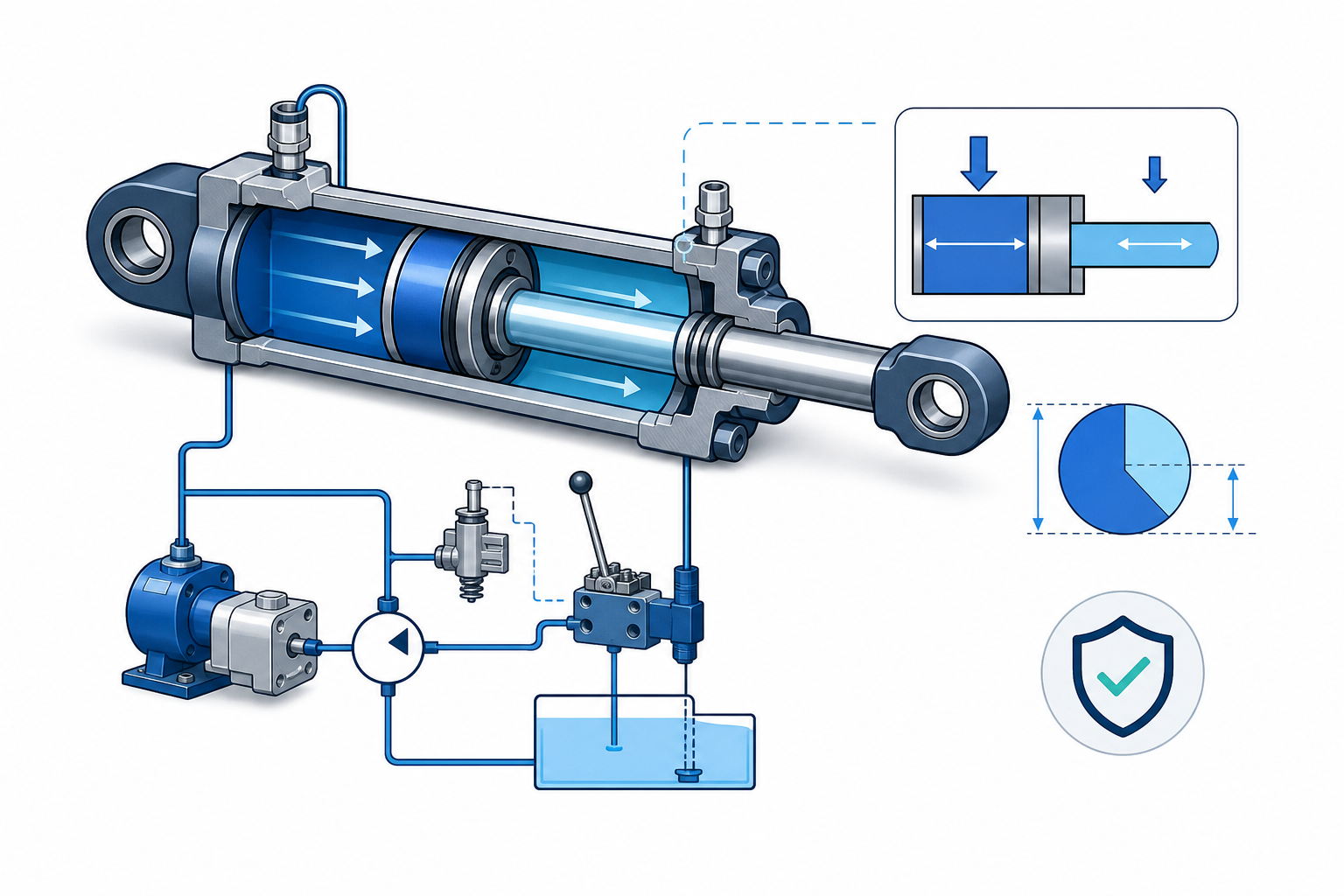

油圧シリンダの回路では、ポンプのリリーフ設定圧力が装置内の最高圧力になるとは限りません。
片ロッド形シリンダのピストン側とロッド側では、作動油が力を受ける面積が異なります。ロッド側の油が閉じ込められた状態でピストン側へ圧力を加えると、ピストンが増圧器のように働き、ロッド側圧力がポンプ圧力を超えることがあります。
この現象が圧力増幅です。
圧力増幅を見落とすと、シリンダ本体の耐圧内でも、ロッド側のホース、継手、バルブ、圧力計、シールへ想定以上の圧力が作用する可能性があります。
この記事では、片ロッド形油圧シリンダの面積比から理論増幅圧力を求め、外力を含む力の釣り合い、計算の前提、回路設計で確認すべき項目を整理します。
圧力増幅が起きる条件
通常の伸び動作では、ピストン側へ流入した油の体積に対応して、ロッド側の油がタンクへ戻ります。戻り流路が十分に開いていれば、ロッド側圧力は配管やバルブの圧力損失に応じた背圧になります。
圧力増幅が問題になるのは、ロッド側の油が自由に排出できない状態です。
代表例には次があります。
- 方向制御弁の中立位置でポートが閉じる
- パイロットチェック弁が開放されない
- カウンターバランス弁や保持弁が閉じている
- メータアウト制御が過度に絞られている
- クイックカプラや遮断弁で油が閉じ込められる
- 配管の誤接続や詰まりで戻り流路が塞がる
- 外力によってシリンダが押し動かされる
HYDACもシリンダ故障要因として、pressure trappingとover-pressurizationを挙げています。HYDAC Technology Corporation
重要なのは、単に「伸び側へ圧力を加えた」だけで、必ず理論値まで増圧するわけではないことです。ピストンがわずかに移動するか、油や構造物が変形して閉じ込め側の油を圧縮できる条件で圧力が上昇します。
ピストン側面積とロッド側面積
シリンダ内径を \(D\)、ロッド径を \(d\) とします。
ピストン側の受圧面積は、\[ A_c=\frac{\pi D^2}{4} \]
です。
ロッド側では、ピストン面積からロッド断面積を引きます。\[ A_r=\frac{\pi(D^2-d^2)}{4} \]
ここで、
- \(A_c\)：ピストン側の全面積
- \(A_r\)：ロッド側の環状面積
です。
片ロッド形では常に、\[ A_c>A_r \]
となります。
面積比から増圧比を求める
ピストン側面積とロッド側面積の比を、\[ R=\frac{A_c}{A_r} \]
とします。
面積式を代入すると、\[ R=\frac{D^2}{D^2-d^2} \]
です。
摩擦、外力、動的影響を無視した理想状態では、ピストン両側の力の釣り合いから、\[ p_cA_c=p_rA_r \]
となります。
したがって、ロッド側の理論圧力は、\[ p_r=p_c\frac{A_c}{A_r}=p_cR \]
です。
つまり、面積比が1.6なら、ロッド側にはピストン側圧力の最大約1.6倍が生じ得ます。
Parkerのシリンダ資料でも、シリンダ比を伸び側面積÷戻り側面積とし、圧力増幅と流量増幅の計算に利用できると説明しています。parker.com
計算例｜内径80 mm・ロッド径50 mm
次の条件を考えます。
| 項目 | 値 |
|---|---|
| シリンダ内径 \(D\) | 80 mm |
| ロッド径 \(d\) | 50 mm |
| ピストン側圧力 \(p_c\) | 14 MPa |
| 外力 | 0 Nと仮定 |
ピストン側面積
\[ A_c=\frac{\pi\times80^2}{4} \]
したがって、\[ A_c\approx5026.5\ \mathrm{mm^2} \]
です。
ロッド側面積
\[ A_r=\frac{\pi(80^2-50^2)}{4} \]
したがって、\[ A_r\approx3063.1\ \mathrm{mm^2} \]
です。
面積比
\[ R=\frac{5026.5}{3063.1}\approx1.641 \]
理論増幅圧力
\[ p_r=14\times1.641 \]
したがって、\[ p_r\approx22.97\ \mathrm{MPa} \]
となります。
ポンプ側が14 MPaでも、ロッド側の理論圧力は約23.0 MPaです。
ロッド側に21 MPa定格のホースやバルブが使われていれば、ポンプのリリーフ設定だけを確認しても安全性を判断できません。
外力を含む力の釣り合い
実際のシリンダには負荷が作用します。
伸び動作を妨げる向きの外力を \(F_L\)、摩擦力を \(F_f\) とすると、静的な力の釣り合いは、\[ p_cA_c=p_rA_r+F_L+F_f \]
です。
したがって、ロッド側圧力は、\[ p_r=\frac{p_cA_c-F_L-F_f}{A_r} \]
となります。
先ほどのシリンダに、伸びを妨げる20 kNの負荷が作用し、摩擦を無視すると、\[ p_r= \frac{14\times5026.5-20000}{3063.1} \]
より、\[ p_r\approx16.45\ \mathrm{MPa} \]
です。
負荷へ使われる力がある分、閉じ込め側へ伝わる力が減り、無負荷時よりロッド側圧力は低くなります。
反対に、重力や機械側の力が伸び方向へピストンを押す場合は、その力が増圧へ加算されます。符号を曖昧にせず、力の向きを決めて釣り合い式を立てる必要があります。
背圧がある通常運転の推力
ロッド側が完全に閉じていなくても、バルブや配管による背圧はシリンダ推力を減らします。
ピストン側圧力を \(p_c\)、ロッド側背圧を \(p_r\) とすると、伸び側の理論推力は、\[ F=p_cA_c-p_rA_r \]
です。
内径80 mm、ロッド径50 mm、ピストン側14 MPa、ロッド側背圧5 MPaなら、\[ F=14\times5026.5-5\times3063.1 \]
したがって、\[ F\approx55.0\ \mathrm{kN} \]
です。
背圧を無視した推力約70.4 kNとは約15.3 kNの差があります。圧力増幅の検討と通常推力の計算は、同じ両側圧力の釣り合いを別の目的で使っています。
部品定格から許容ピストン側圧力を逆算する
ロッド側部品の許容圧力を \(p_{r,limit}\) とすると、無負荷の理想条件におけるピストン側圧力の上限は、\[ p_{c,limit}=\frac{p_{r,limit}}{R} \]
です。
面積比1.641、ロッド側部品の許容圧力21 MPaなら、\[ p_{c,limit}=\frac{21}{1.641}\approx12.8\ \mathrm{MPa} \]
となります。
この計算は設計のスクリーニングです。許容圧力には、連続・ピーク・耐圧・破裂圧力など異なる定義があるため、メーカー仕様のどの値と比較しているかを明確にします。
Pythonで増幅圧力を計算する
面積比、理論増幅圧力、外力を含むロッド側圧力を計算します。
from dataclasses import dataclassfrom math import pi@dataclass(frozen=True)class PressureIntensificationResult: cap_area_mm2: float rod_side_area_mm2: float area_ratio: float ideal_rod_pressure_mpa: float loaded_rod_pressure_mpa: floatdef cylinder_pressure_intensification( bore_mm: float, rod_mm: float, cap_pressure_mpa: float, opposing_load_kn: float = 0.0, friction_kn: float = 0.0,) -> PressureIntensificationResult: if bore_mm <= 0: raise ValueError("bore_mm must be > 0") if not 0 <= rod_mm < bore_mm: raise ValueError("rod_mm must be >= 0 and < bore_mm") if cap_pressure_mpa < 0: raise ValueError("cap_pressure_mpa must be >= 0") if opposing_load_kn < 0 or friction_kn < 0: raise ValueError("loads must be >= 0") cap_area_mm2 = pi * bore_mm**2 / 4 rod_side_area_mm2 = pi * (bore_mm**2 - rod_mm**2) / 4 area_ratio = cap_area_mm2 / rod_side_area_mm2 cap_force_n = cap_pressure_mpa * cap_area_mm2 opposing_force_n = (opposing_load_kn + friction_kn) * 1000出力は次のようになります。
cap_area_mm2: 5026.548
rod_side_area_mm2: 3063.053
area_ratio: 1.641
ideal_rod_pressure_mpa: 22.974
loaded_rod_pressure_mpa: 16.445この関数は静的な一次検討用です。実機の圧力波形やピーク圧力を予測する動的シミュレーションではありません。
理論値と実機圧力が異なる理由
面積比による式は、圧力増幅の上限を検討する入口として有効です。ただし、実際の圧力は次の影響を受けます。
- シール摩擦とスティックスリップ
- シリンダ内部およびバルブの漏れ
- 作動油の圧縮性
- 混入空気
- ホース、配管、シリンダチューブの弾性変形
- 外力の大きさと方向
- バルブの開閉時間と応答遅れ
- 慣性力や衝撃
- 温度変化
閉じ込め容積が小さい場合、ピストンのわずかな変位でも圧力が急上昇します。圧力センサーの測定位置やサンプリング速度が不十分だと、短いピークを見逃すこともあります。
熱による閉じ込め圧力とは分けて考える
圧力増幅と似た問題に、閉じ込められた油の温度上昇があります。
圧力増幅は、主に面積の異なるピストンを介した力の釣り合いで発生します。一方、熱による圧力上昇は、閉じ込められた油が膨張しようとしても体積を増やせないことが原因です。
ポンプが停止していても、両ポートを閉鎖したシリンダや遮断された配管が加熱されれば圧力は上昇し得ます。Jinan Huachen Industrial Co., Ltd.
両者は原因が異なるため、面積比の計算だけで熱閉じ込め圧力を予測してはいけません。作動油の体積膨張率、体積弾性率、閉じ込め容積、構造のコンプライアンスなどが必要です。
回路設計で確認する項目
圧力増幅を確認するときは、シリンダ単体ではなく回路全体を調べます。
- 各方向制御弁の全切替位置と中立位置
- パイロットチェック弁を開くための実パイロット圧
- カウンターバランス弁の設定と開弁比
- メータアウト弁の最大背圧
- 非常停止、停電、ホース破損時の弁位置
- 機械ストッパ接触後の流路
- クイックカプラ切離し時の閉じ込め容積
- ピストン側・ロッド側それぞれの圧力逃がし経路
- シリンダ、ホース、継手、バルブ、計器の圧力定格
- 圧力測定点と過渡応答
必要に応じて、閉じ込め側専用のリリーフ、クロスポートリリーフ、アンロード経路などを検討します。ただし、保持弁を迂回する逃がし経路は荷重保持機能へ影響するため、単純に追加してはいけません。
メーカーへ確認するときは、内径とロッド径だけでなく、油圧回路図、バルブ型式、設定圧力、負荷方向、停止条件、温度範囲、両ポートの実測圧力を提示します。
計算で起こりやすい失敗
ポンプのリリーフ設定を装置内の最高圧力と考える。
閉じ込め側では面積比によってポンプ圧力を超える可能性があります。
ロッド側背圧をゼロとして推力を求める。
背圧は伸び側推力を減らします。両側圧力で力の釣り合いを計算します。
面積比だけで実測圧力を断定する。
外力、摩擦、漏れ、圧縮性、弁応答を含まない理論値です。
シリンダ本体の定格だけを確認する。
ホース、継手、バルブ、圧力計、センサー、マニホールドも閉じ込め圧力を受けます。
保持弁があるから安全と考える。
保持弁は荷重落下を防ぐ一方、条件によって閉じ込め容積を作ります。全状態の流路を確認します。
圧力増幅と熱閉じ込めを同じ式で扱う。
発生原因が異なります。熱問題には油と構造の物性、温度変化、閉じ込め容積が必要です。
まとめ
片ロッド形油圧シリンダでは、ピストン側面積がロッド側面積より大きいため、ロッド側の油が閉じ込められると圧力増幅が起こり得ます。
面積比は、\[ R=\frac{A_c}{A_r}=\frac{D^2}{D^2-d^2} \]
です。
外力と摩擦を無視した理論増幅圧力は、\[ p_r=p_cR \]
で求められます。
外力を含める場合は、\[ p_r=\frac{p_cA_c-F_L-F_f}{A_r} \]
です。
重要なのは、計算結果をシリンダ本体だけの確認で終わらせないことです。閉じ込め側につながるホース、継手、バルブ、計器を含め、すべての動作状態と異常状態で到達し得る圧力を確認します。
面積比による計算、回路図による流路確認、両ポートの圧力測定を組み合わせれば、通常運転では見えにくい過大圧力を設計段階で発見できます。
