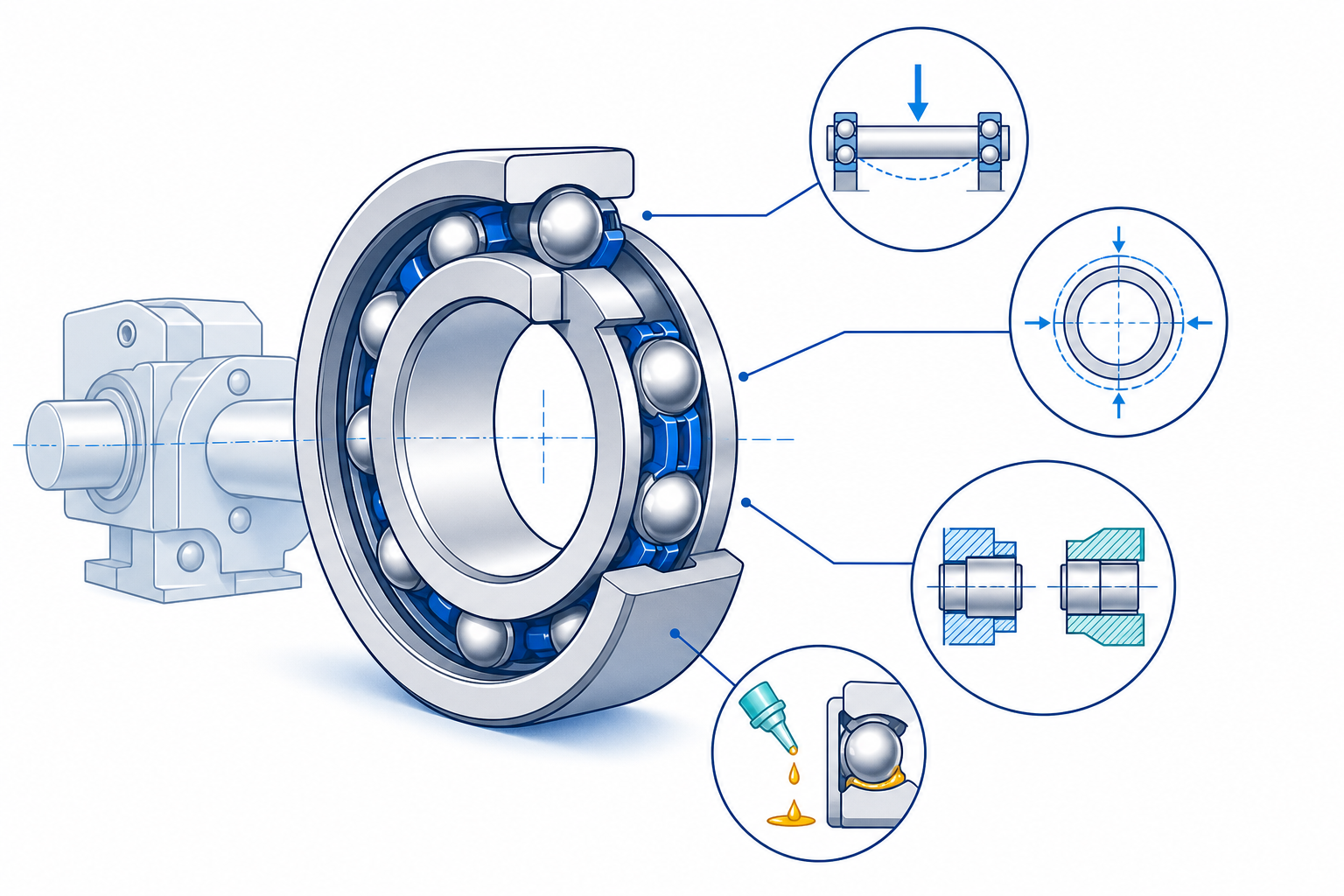

転がり軸受は「型番を選ぶ部品」ではない
転がり軸受は、機械設計で極めて頻繁に使われる標準機械要素です。
そのため実務では、
「軸径が40 mmだから6208」
のように、寸法と型番から選び始めてしまうことがあります。
しかし本来の軸受選定は、
荷重
↓
荷重方向
↓
回転速度
↓
要求寿命
↓
軸受形式
↓
動定格・静定格
↓
はめあい
↓
内部すきま・予圧
↓
潤滑
↓
使用温度・環境
↓
取付・保全
まで含む設計問題です。
つまり、転がり軸受は単なる「回転を軽くする部品」ではなく、
荷重を支持しながら、軸の位置を規制し、必要な寿命・剛性・精度を維持する機械要素
として考える必要があります。
ISO 281:2007は現在も転がり軸受の動定格荷重と基本定格寿命を扱う現行国際規格ですが、2026年10月時点ではISO/DIS 281による改訂作業も進んでいます。日本ではJIS B 1518:2013「転がり軸受―動定格荷重及び定格寿命」が有効です。
今日の到達点
この記事では、次の状態を目指します。
- 深溝玉軸受、アンギュラ玉軸受、円筒ころ軸受、円すいころ軸受の役割を区別できる
- 基本動定格荷重Cと基本静定格荷重C0を混同しない
- 等価動荷重PからL10寿命を計算できる
- ラジアル荷重とアキシアル荷重を寿命計算へ反映できる
- はめあい、内部すきま、予圧が独立した条件ではないことを理解する
- 潤滑や異物混入を寿命計算とは別の故障要因として扱える
転がり軸受の主要形式
代表的な軸受形式を設計上の役割で整理すると、概ね次のようになります。
| 軸受形式 | ラジアル荷重 | アキシアル荷重 | 主な特徴 |
|---|---|---|---|
| 深溝玉軸受 | ○ | ○ | 汎用性が高く高速回転にも向く |
| アンギュラ玉軸受 | ○ | ◎ | 接触角をもち、組合せ使用が多い |
| 円筒ころ軸受 | ◎ | △ | 高いラジアル負荷能力 |
| 円すいころ軸受 | ◎ | ◎ | ラジアル・アキシアル複合荷重に適する |
| 自動調心ころ軸受 | ◎ | ○ | 軸・ハウジングの傾きに比較的強い |
NSKも軸受選定を、形式、荷重、寿命、はめあい、内部すきま、予圧、潤滑、取付まで連続した設計項目として整理しています。
重要なのは、
「一番強い軸受形式」を探すのではなく、その機械の荷重経路と拘束条件に適した形式を選ぶこと
です。
例えば、軸方向位置を片側で固定し、反対側では熱膨張による軸方向変位を逃がしたい場合、両側を不用意に完全拘束すると熱応力や内部荷重を発生させることがあります。
軸受に作用する二つの基本荷重
軸受荷重は、大きく分けて次の二方向で考えます。
- Fr:ラジアル荷重
- Fa:アキシアル荷重
ラジアル荷重は軸に対して直角方向、アキシアル荷重は軸方向です。
歯車軸、ベルト駆動、チェーン駆動などでは、単純なラジアル荷重だけではなく、
- 歯車のかみあい反力
- はすば歯車によるスラスト
- ベルト張力
- カップリング反力
- 自重
- 加減速時の慣性力
などを合成して各軸受の反力を求める必要があります。
つまり軸受選定の前には、まず軸系全体の力学計算があります。
基本動定格荷重Cとは何か
軸受カタログには通常、
- C:基本動定格荷重
- C0:基本静定格荷重
が記載されています。
この二つは意味が異なります。
基本動定格荷重Cは、主として転がり疲労寿命を計算するための基準荷重です。
一方、基本静定格荷重C0は、停止時や低速時、衝撃荷重などによって転動体と軌道面に過大な永久変形が生じないかを評価する側の基準です。
したがって、
Cが大きいから静的にも安全
とは限りません。
静的安全性はC0を使って別に評価します。
JISでは動定格荷重・定格寿命をJIS B 1518:2013、静定格荷重をJIS B 1519:2023が扱っています。
等価動荷重Pを考える
実際の軸受には、ラジアル荷重Frとアキシアル荷重Faが同時に作用することがあります。
そのままでは寿命式へ入れにくいため、実荷重と同等の寿命影響を持つ仮想的な荷重に置き換えます。
これが等価動荷重Pです。
代表的な形は、
\[ P=X F_r+Y F_a \]
です。
ここで、
| 記号 | 意味 |
|---|---|
| P | 等価動荷重 |
| Fr | ラジアル荷重 |
| Fa | アキシアル荷重 |
| X | ラジアル荷重係数 |
| Y | アキシアル荷重係数 |
です。
XとYは万能な定数ではありません。
軸受形式、接触角、Fa/Fr、C0などの条件によって変化するため、使用する軸受の最新カタログ値を使う必要があります。
NSKやNTNの技術資料でも、複合荷重をXFr+YFaの形で等価動荷重へ変換して寿命計算へ使用しています。
純粋なラジアル荷重だけを受けるラジアル軸受では、条件によっては単純に、
\[ P=F_r \]
とできます。
基本定格寿命L10
転がり軸受では、同じ型番、同じ荷重、同じ運転条件でも、すべてが全く同じ時間で疲労破損するわけではありません。
そこで統計的な寿命指標を用います。
基本定格寿命L10は、同一条件で運転した同一軸受群について、90%が転がり疲労によるフレーキングを生じずに到達すると期待される寿命です。ISO 281でもこの90%信頼度が基本寿命の基準になっています。
玉軸受では、
\[ L_{10}=\left(\frac{C}{P}\right)^3 \]
ころ軸受では、
\[ L_{10}=\left(\frac{C}{P}\right)^{10/3} \]
となります。
L10の単位は百万回転です。
一般形として、
\[ L_{10}=\left(\frac{C}{P}\right)^p \]
とすると、
- 玉軸受:p = 3
- ころ軸受:p = 10/3
です。NSKの現行技術資料でもこの関係が示されています。
回転寿命を時間寿命へ変換する
一定回転数nで使用する場合は、L10を時間へ変換できます。
\[ L_{10h}=\frac{10^6}{60n}\left(\frac{C}{P}\right)^p \]
ここで、
| 記号 | 意味 | 単位 |
|---|---|---|
| L10h | 基本定格寿命 | h |
| C | 基本動定格荷重 | N |
| P | 等価動荷重 | N |
| n | 回転速度 | min⁻¹ |
| p | 寿命指数 | ― |
です。
この式から重要な性質が分かります。
寿命はC/Pの高いべき乗で変化する
という点です。
玉軸受なら3乗なので、荷重が少し増えただけでも寿命は大きく低下します。
計算例:深溝玉軸受6208の基本寿命
NSKの技術資料に示される6208の例を使って考えます。
条件を、
軸受:単列深溝玉軸受 6208
基本動定格荷重 C:29.1 kN
ラジアル荷重 Fr:2.5 kN
アキシアル荷重 Fa:0
回転速度 n:900 min⁻¹
とします。NSKの現行資料では、この条件例にC = 29,100 Nが用いられています。
アキシアル荷重がないため、
\[ P=F_r=2500\ \mathrm{N} \]
です。
玉軸受なのでp = 3です。
したがって、
\[ L_{10}=\left(\frac{29100}{2500}\right)^3 \]
\[ L_{10}\approx1577 \]
となります。
これは約15.77億回転です。
時間へ換算すると、
\[ L_{10h}=\frac{10^6}{60\times900}\times1577 \]
\[ L_{10h}\approx29200\ \mathrm{h} \]
となります。
基本定格寿命は約2.9万時間です。
24時間連続運転なら、
\[ \frac{29200}{24}\approx1217\ \mathrm{day} \]
なので、単純換算では約3.3年です。
ただし、これは「3.3年で必ず壊れる」という意味ではありません。
L10は統計的な転がり疲労寿命です。
アキシアル荷重が追加されると寿命はどうなるか
同じ6208へ、
Fr = 2500 N
Fa = 1000 N
が作用するとします。
NSKの計算例では、この条件から係数を求め、
X = 0.56
Y = 1.67
として、
\[ P=0.56\times2500+1.67\times1000 \]
\[ P=3070\ \mathrm{N} \]
となります。
寿命は、
\[ L_{10h}=\frac{10^6}{60\times900}\left(\frac{29100}{3070}\right)^3 \]
\[ L_{10h}\approx15800\ \mathrm{h} \]
です。
ラジアル荷重だけの場合は約29,200 hだったのに対して、アキシアル荷重1 kNが追加されたことで約15,800 hまで低下します。
つまり、
29,200 h
↓
15,800 h
と、およそ半分近くまで低下します。
ここから分かるのは、
「軸受に少しスラストが追加されるだけ」と軽視してはいけない
ということです。
寿命式は荷重比を3乗、あるいは10/3乗して効かせるため、等価動荷重Pの変化が寿命へ強く影響します。
L10寿命だけで軸受設計を終えてはいけない
ISO 281の基本寿命は主として転がり疲労を対象としています。
ISO 281:2007は、摩耗、腐食、電食などによる寿命低下を基本寿命そのものでは扱わないことも明示しています。
したがって、
L10h > 要求寿命
だけで設計完了にはなりません。
例えば次のような問題は別途確認が必要です。
- 潤滑不良
- 異物混入
- 水分混入
- 電食
- フレッティング
- 取付不良
- 軸・ハウジング精度不良
- 過大な内部予圧
- 軸たわみによるミスアライメント
- 保持器損傷
- シール劣化
はめあいは「軸受が抜けないようにする」だけではない
軸受内輪と軸、外輪とハウジングのはめあいは、単なる固定方法ではありません。
圧入すると軌道輪が弾性変形します。
例えば内輪を軸へしまりばめすると、内輪はわずかに膨張します。
その結果、
軸受内部すきまが減少します。
つまり、
軸はめあい
↓
内輪膨張
↓
内部すきま減少
↓
運転時すきま変化
↓
発熱・寿命・剛性に影響
という連鎖があります。
そのため、
「荷重が大きいから強く圧入しておこう」
だけでは危険です。
内部すきまは運転状態で考える
軸受内部すきまとは、内輪・外輪・転動体間に存在する相対移動可能量です。
NSKは、内部すきまが疲労寿命、振動、騒音、発熱などへ大きく影響するとして、軸受形式とサイズ決定後の重要な選定項目に位置づけています。
設計で本当に重要なのは、カタログに記載された取付前すきまだけではありません。
考えるべき流れは、
取付前内部すきま
↓
軸とのはめあいによる減少
↓
ハウジングとのはめあいによる変化
↓
運転温度差による変化
↓
運転時内部すきま
です。
内輪温度が外輪より高くなれば、一般に内輪側の熱膨張によって内部すきまはさらに減少します。
最悪の場合、
正すきま
↓
ゼロすきま
↓
負すきま
↓
過大内部荷重
↓
発熱
↓
さらに熱膨張
という悪循環へ入る可能性があります。
予圧は剛性を上げるが、無料ではない
アンギュラ玉軸受などでは、意図的に内部荷重を与える「予圧」が使われます。
予圧には、
- 軸系剛性向上
- 回転精度向上
- 振動抑制
- 転動体の安定化
といった利点があります。
一方で予圧を大きくすると、
- 摩擦増加
- 発熱増加
- 寿命低下
- 限界回転速度低下
につながります。
また取付後の実予圧は、初期設定値だけで決まりません。
NSKの高精度軸受資料でも、軸とのしまりばめ、スペーサ変形、遠心力、内外輪温度差などによって運転時予圧が変化することが示されています。
したがって、
「予圧値を選ぶ」のではなく「運転状態で適正予圧になる構造を設計する」
と考える方が正確です。
潤滑は寿命計算とは別の設計変数
転がり接触部では非常に高い接触応力が発生します。
そこで潤滑剤によって転動体と軌道面の直接接触を抑えます。
代表的には、
- グリース潤滑
- 油潤滑
があります。
一般機械ではグリースが扱いやすい一方、
- 高速
- 高温
- 放熱が必要
- 潤滑剤循環が必要
といった用途では油潤滑が選択されることがあります。
重要なのは、
「グリースが入っているから潤滑できている」
とは限らないことです。
粘度、温度、回転速度、給脂量、給脂間隔、異物、水分、シール条件まで考える必要があります。
カタログのC値は永遠に固定ではない
設計データをDB化するときに特に注意したい点があります。
メーカーの基本動定格荷重Cは、永久不変の定数ではありません。
例えばNSKは2024年、軸受寿命予測技術の更新に伴って主要な転がり軸受の基本動定格荷重を改訂し、オンラインカタログや技術計算ツールへ反映しました。
したがって、設計DBへ、
6208
C = 29.1 kN
だけを書いて終わる設計は危険です。
少なくとも、
{
"manufacturer": "example",
"bearing_designation": "6208",
"basic_dynamic_load_rating_N": 29100,
"basic_static_load_rating_N": null,
"catalog_revision": "YYYY-MM",
"verified_date": "YYYY-MM-DD",
"source": "manufacturer_catalog"
}
のように、出典と確認日を一緒に持つ方が再利用可能な設計資産になります。
代表的な故障モード
転がり軸受で確認すべき故障モードを整理すると、次のようになります。
| 故障モード | 主な原因 |
|---|---|
| フレーキング | 転がり疲労、過大荷重 |
| 圧痕 | 衝撃、静荷重過大、異物 |
| 焼付き | 潤滑不足、過大予圧、発熱 |
| 摩耗 | 潤滑不良、異物 |
| クリープ | はめあい不足 |
| 電食 | 軸受通電 |
| 保持器損傷 | 高速、衝撃、潤滑不良 |
| 腐食 | 水分、腐食環境 |
| 異常発熱 | すきま不足、予圧過大、潤滑不良 |
| 早期剥離 | ミスアライメント、異物、取付不良 |
NSKの損傷資料でも、フレーキングの要因として過大荷重だけでなく、ミスアライメント、異物・水分、潤滑不良、不適切な内部すきま、軸・ハウジング精度などが挙げられています。
よくある誤設計
Cが大きい軸受を選べば安全
Cは転がり疲労寿命計算の重要な指標ですが、
- 静荷重
- 回転速度
- すきま
- 予圧
- 潤滑
- 軸たわみ
- 取付精度
まで保証する値ではありません。
L10hが要求時間を超えれば設計完了
L10は疲労寿命の一つの指標です。
潤滑寿命、シール寿命、摩耗、腐食、電食などは別に評価する必要があります。
C3すきまを選べば安全側
C3は単純な「高性能仕様」ではありません。
取付しめしろ、温度差、回転条件によって必要な運転すきまを確保するために選ぶ場合があります。
大きすぎるすきまも、振動、騒音、荷重分布などへ影響します。
予圧は大きいほど剛性が高くてよい
剛性は高くなっても、発熱、寿命、回転速度とのトレードオフがあります。
転がり軸受の基本設計フロー
実務では次の順番で考えると整理しやすくなります。
1. 軸に作用する外力を求める
↓
2. 軸受配置を決める
↓
3. 各軸受反力 Fr・Fa を求める
↓
4. 軸受形式を仮選定する
↓
5. 等価動荷重 P を求める
↓
6. CからL10・L10hを計算する
↓
7. C0による静的安全性を確認する
↓
8. 回転速度を確認する
↓
9. はめあいを決める
↓
10. 取付後内部すきまを確認する
↓
11. 運転温度でのすきまを確認する
↓
12. 必要なら予圧を決める
↓
13. 潤滑方式を決める
↓
14. シール・異物・環境条件を確認する
↓
15. 取付・保全性を確認する
つまり、寿命計算は軸受設計の中心ですが、軸受設計そのものではありません。
設計チェックリスト
荷重
- ラジアル荷重Frを求めたか
- アキシアル荷重Faを求めたか
- 歯車、ベルト、チェーン荷重を考慮したか
- 衝撃荷重を考慮したか
- モーメント荷重を考慮したか
寿命
- 等価動荷重Pを求めたか
- 最新カタログのCを使用しているか
- L10寿命を計算したか
- 回転速度からL10hへ換算したか
- 要求寿命との比較を行ったか
静荷重
- C0を確認したか
- 停止時荷重を確認したか
- 衝撃荷重による永久変形を検討したか
軸受配置
- 固定側と自由側を明確にしたか
- 熱膨張を逃がせるか
- アキシアル荷重方向を考慮したか
- 軸たわみ・傾きを考慮したか
はめあい・すきま
- 回転荷重条件に適したはめあいか
- 圧入によるすきま減少を考慮したか
- 内外輪温度差を考慮したか
- 運転時すきまが適切か
潤滑・環境
- グリース/油の選択理由があるか
- 回転速度と粘度は適切か
- 異物・水分対策があるか
- シール方式を確認したか
- 給脂・交換方法を考慮したか
知識資産化できる項目
転がり軸受選定は、非常にデータ化しやすい設計領域です。
例えば入力を、
{
"shaft": {
"speed_rpm": 900
},
"load": {
"radial_N": 2500,
"axial_N": 1000
},
"requirements": {
"life_hours": 20000
},
"environment": {
"temperature_C": 60,
"contamination": "normal"
}
}
とします。
軸受DBには、
{
"designation": "6208",
"type": "deep_groove_ball",
"bore_mm": 40,
"basic_dynamic_load_rating_N": 29100,
"basic_static_load_rating_N": null,
"speed_limit_rpm": null,
"clearance_class": "CN",
"manufacturer": "example",
"catalog_revision": "YYYY-MM"
}
のような情報を持たせられます。
選定ロジックは、
荷重入力
↓
軸受形式候補抽出
↓
X・Y・e取得
↓
等価動荷重P計算
↓
L10h計算
↓
静荷重判定
↓
速度判定
↓
はめあい判定
↓
内部すきま判定
↓
潤滑条件判定
↓
候補ランキング
↓
設計レビュー
と分離できます。
Python側では将来的に、
result = select_bearing(
radial_load_N=2500,
axial_load_N=1000,
speed_rpm=900,
required_life_h=20000,
)
のような形へ発展させられます。
重要なのは、単なる、
軸径40 mm → 6208
という対応表を作ることではありません。
荷重・速度・寿命・すきま・はめあい・潤滑条件から再計算できる設計ロジックを資産化することです。
まとめ
転がり軸受選定の中心式は、
\[ L_{10}=\left(\frac{C}{P}\right)^p \]
という非常に単純な式です。
しかし実務設計では、その前後に、
荷重計算
↓
等価荷重
↓
寿命
↓
静荷重
↓
はめあい
↓
内部すきま
↓
予圧
↓
温度
↓
潤滑
↓
取付・保全
という設計判断が存在します。
したがって、軸受を、
「軸径に合う型番をカタログから選ぶ標準部品」
として扱うのではなく、
荷重・寿命・剛性・精度・熱・潤滑をつなぐ回転支持システム
として考えることが重要です。
なお、2026年10月時点ではISO 281:2007が現行ですが、ISO/DIS 281による改訂が進行しています。またメーカー側でも基本動定格荷重が改訂される例があるため、設計計算に使用するC、C0、X、Y、e、限界回転速度などは、固定値として暗記せず最新一次資料を確認する運用が適切です。
参考規格・一次資料
- ISO 281:2007 — Rolling bearings — Dynamic load ratings and rating life
- ISO/DIS 281 — Rolling bearings — Dynamic load ratings and rating life
- JIS B 1518:2013 — 転がり軸受―動定格荷重及び定格寿命
- JIS B 1519:2023 — 転がり軸受―静定格荷重
- NSK Rolling Bearings for Industrial Machinery
- NSK Bearing ABCs
